नयाँ संरचना ठोस राज्य HF कम्प्याक्ट पाइप वेल्डर

TENYES® नयाँ संरचना ठोस अवस्था HF कम्प्याक्ट पाइप वेल्डर हाम्रा इन्जिनियरहरूद्वारा विकसित गरिएको छ। मुख्य क्याबिनेट एकीकृत रेक्टिफायर र इन्भर्टर प्रकार्य, र आन्तरिक संरचनाले एकीकृत र कम्प्याक्ट वेल्डिङ मेसिन डिजाइन योजना अपनाएको छ। कठोर मेकानिकल विश्लेषण र थर्मल सिमुलेशन प्रमाणिकरण पछि, समग्र संरचना अधिक वैज्ञानिक र व्यावहारिक हुन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

रेक्टिफायर क्याबिनेटहरू र इन्भर्टर क्याबिनेटहरूको परम्परागत अलग-प्रकारको लेआउटको सट्टा, यो नयाँ संरचना ठोस अवस्था HF कम्प्याक्ट पाइप वेल्डरले दुई मुख्य कार्यात्मक एकाइहरूलाई एकल कम्प्याक्ट क्याबिनेटमा एकीकृत गर्दछ। यो एकीकरणले प्रणाली संरचनालाई सरल बनाएर समग्र उपकरणको पदचिह्नलाई मात्र कम गर्दैन तर दुई एकाइहरू बीचको आन्तरिक तारिङ दूरीलाई पनि छोटो पार्छ, संकेत हस्तक्षेपलाई कम गर्छ र वेल्डेड पाइप उत्पादन प्रक्रियाको क्रममा पावर ट्रान्समिशनको स्थिरतामा सुधार गर्दछ।

ठोस राज्य HF कम्प्याक्ट पाइप वेल्डर सामान्यतया निम्न भागहरू समावेश गर्दछ:

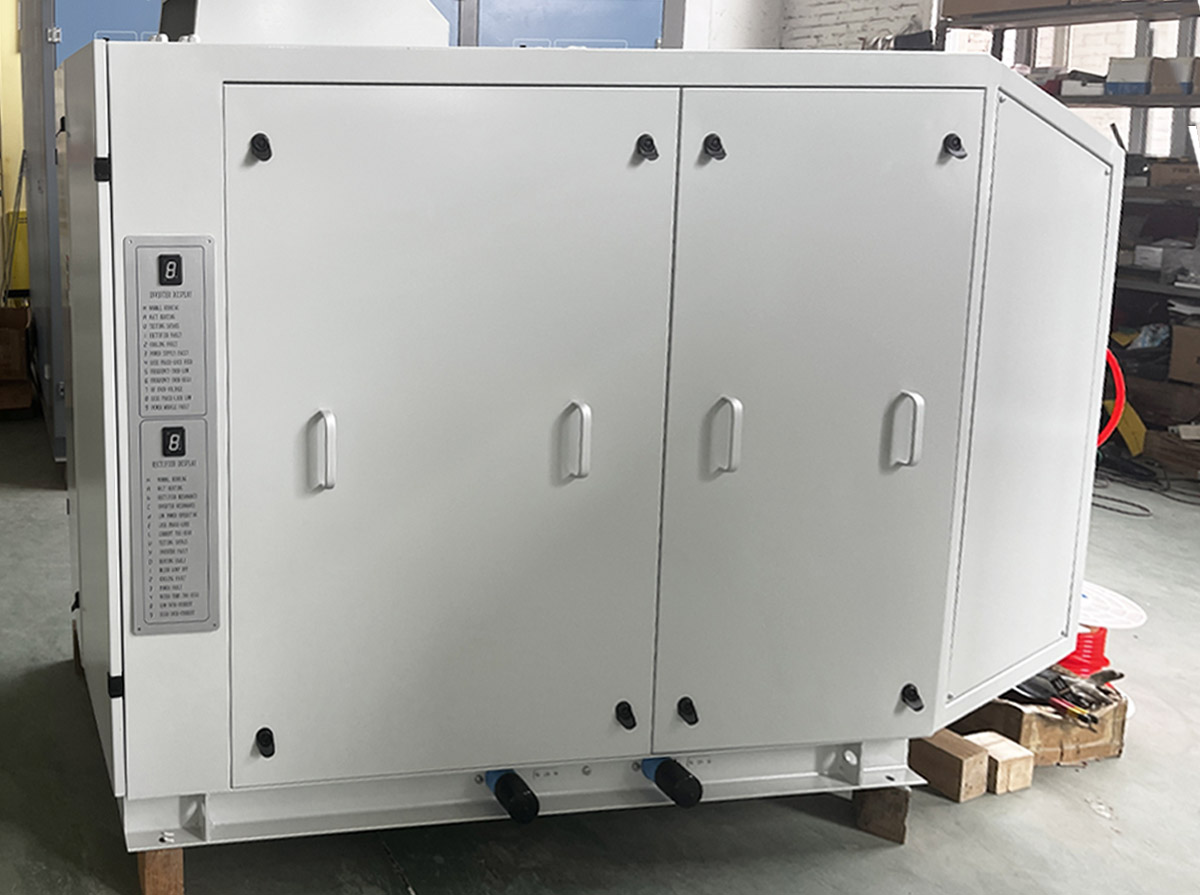

1. नयाँ संरचना ठोस राज्य HF कम्प्याक्ट पाइप वेल्डर मुख्य क्याबिनेट:

हामी यो नयाँ संरचना प्रयोग गर्दछौं जसले रेक्टिफायर र इन्भर्टर क्याबिनेट सबै एउटै क्याबिनेटमा बनाउँछ। यो नयाँ डिजाइनले ग्राहक जडान केबलहरूका लागि थप ठाउँ र सजिलो बचत गर्न सक्छ। यो नयाँ संरचनाको लागि अब हामी 50Kw देखि 400Kw सम्म डिजाइन गर्छौं। यदि अधिक ठूलो पावर वेल्डर हामी अझै पनि पाइप वेल्डर को अलग प्रकार को प्रयोग गर्न सुझाव दिन्छौं।

Solid State HF Compact Pipe Welders

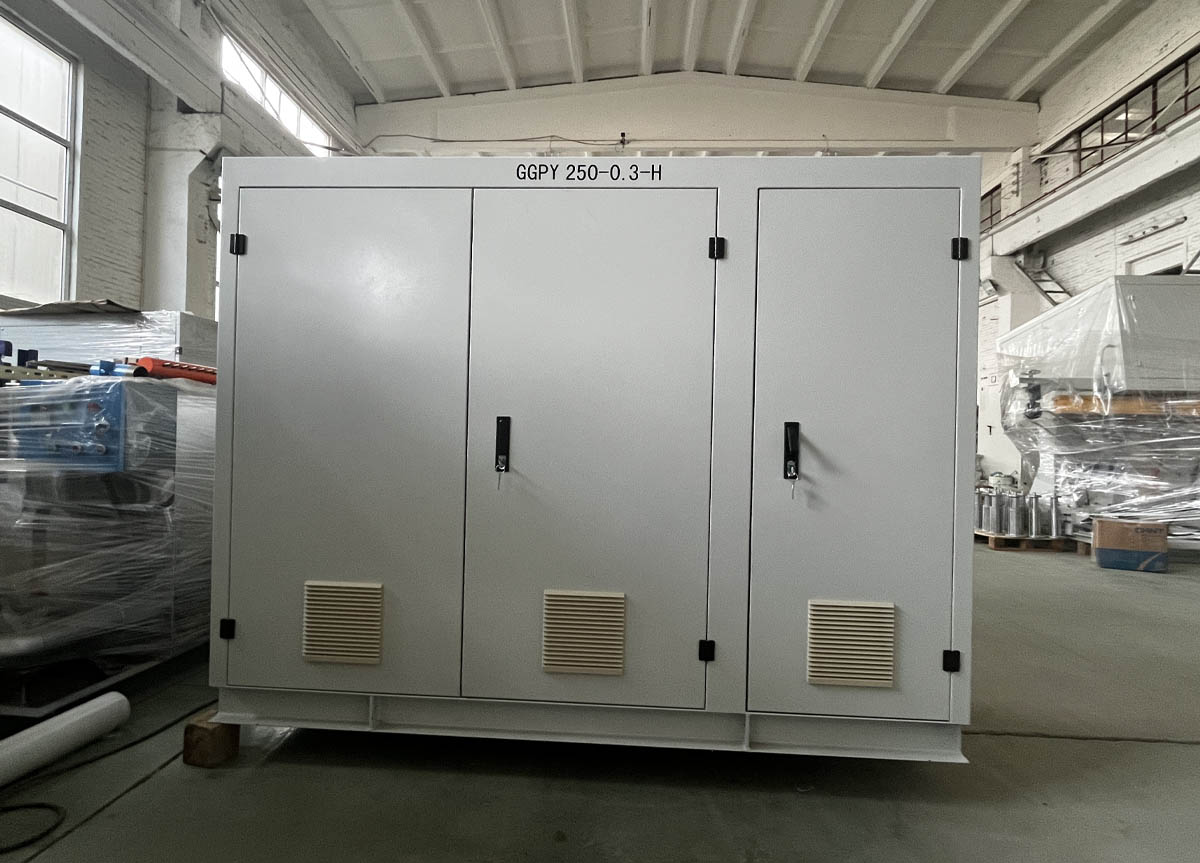

2. ड्राई ट्रान्सफर्मर क्याबिनेट

यस ड्राई ट्रान्सफर्मर क्याबिनेट भित्र हामीले ड्राई स्टेप-डाउन ट्रान्सफर्मरसँग सुसज्जित छौं, जुन परम्परागत तेल ट्रान्सफर्मरको सट्टा, धेरै देशहरूमा ढुवानी डेलिभरी सजिलै समाप्त गर्न सक्छ।

Solid State HF Compact Pipe Welder

3. कन्सोल

सेन्ट्रल कन्ट्रोल कन्सोलले ठोस अवस्था HF कम्प्याक्ट पाइप वेल्डर, स्पीड कन्ट्रोल क्याबिनेट (ड्राइभर), वाटर कूलर, फ्यान आदि उपकरणको रिमोट अपरेशन हासिल गर्न सक्छ।

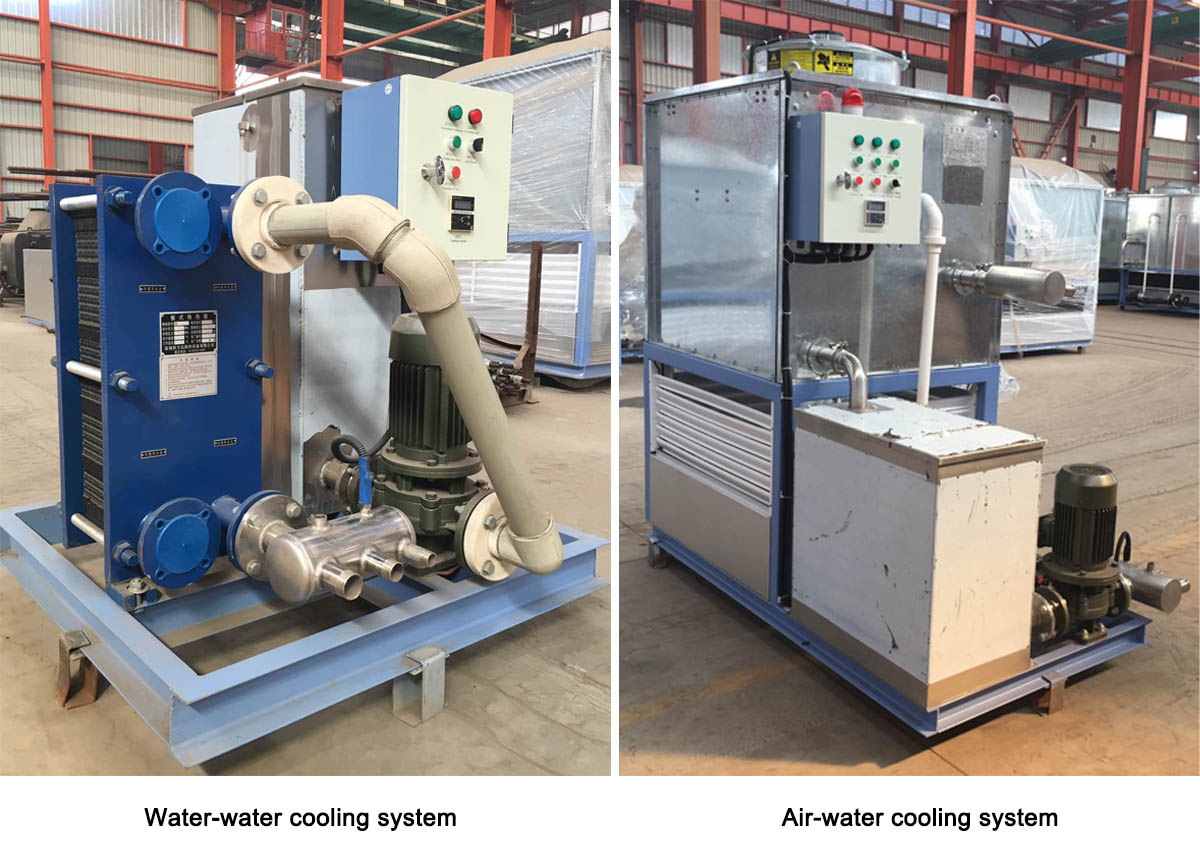

4. शीतलन प्रणाली: पानी-पानी कूलिंग प्रणाली वा एयर-पानी कूलिंग प्रणाली वैकल्पिक

नयाँ संरचना ठोस राज्य HF कम्प्याक्ट पाइप वेल्डर को शीतलन प्रणाली मुख्यतया उच्च आवृत्ति वेल्डर र पानी-कूल्ड गति नियन्त्रण क्याबिनेट (ड्राइभर) को आन्तरिक परिसंचरण बन्द-सर्किट कूलिंग को लागी प्रयोग गरिन्छ। सामान्यतया दुई प्रकारका हुन्छन्: हावा-पानी शीतलन प्रणाली र पानी-पानी कूलिंग प्रणाली। हावा-पानी शीतलन प्रणालीले स्वतन्त्र रूपमा काम गर्न सक्छ, र पानी-पानी शीतलन प्रणालीलाई कूलिङ टावर वा पोखरीसँग सुसज्जित हुनु आवश्यक छ। यो उपकरणले सानो क्षेत्र ओगटेको छ, र तताउने बिजुली आपूर्तिको इनलेट पानीको तापक्रम 40 डिग्री सेल्सियस भन्दा कम तताउने उपकरणको दीर्घकालीन स्थिरता सुनिश्चित गर्न प्रभावकारी रूपमा नियन्त्रण गरिन्छ।

New Structure Solid State HF Compact Pipe Welder
