100KW ठोस राज्य उच्च आवृत्ति कम्प्याक्ट पाइप वेल्डर

TENYES एक चीनमा आधारित कम्पनी हो जसले 100KW सोलिड स्टेट हाई फ्रिक्वेन्सी कम्प्याक्ट पाइप वेल्डर सहित उच्च गुणस्तरको ठोस अवस्था उच्च आवृत्ति वेल्डिङ उपकरणहरू उत्पादन गर्नमा विशेषज्ञता दिन्छ। एक पेशेवर निर्माता र आपूर्तिकर्ताको रूपमा, कम्पनीले विभिन्न औद्योगिक अनुप्रयोगहरूको आवश्यकताहरू पूरा गर्न डिजाइन गरिएका उत्पादनहरूको दायरा प्रदान गर्दछ। 100KW ठोस राज्य उच्च आवृत्ति कम्प्याक्ट पाइप वेल्डर कम्प्याक्ट र हल्का डिजाइन छ। एकल क्याबिनेटमा रेक्टिफायर र इन्भर्टर खण्डहरू संयोजन गरेर, समान आकारको परम्परागत उच्च-फ्रिक्वेन्सी वेल्डरको तुलनामा मेसिनको समग्र भोल्युम 50% भन्दा बढीले घटाइन्छ। थप रूपमा, यसको तौल 30% भन्दा बढीले घटाइएको छ, जसले मेसिनलाई थप पोर्टेबल र ठाउँ-कुशल बनाउँछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उपकरण नाम: 100KW ठोस राज्य उच्च आवृत्ति कम्प्याक्ट पाइप वेल्डर

उपकरण विशिष्टता: GGPY100KW

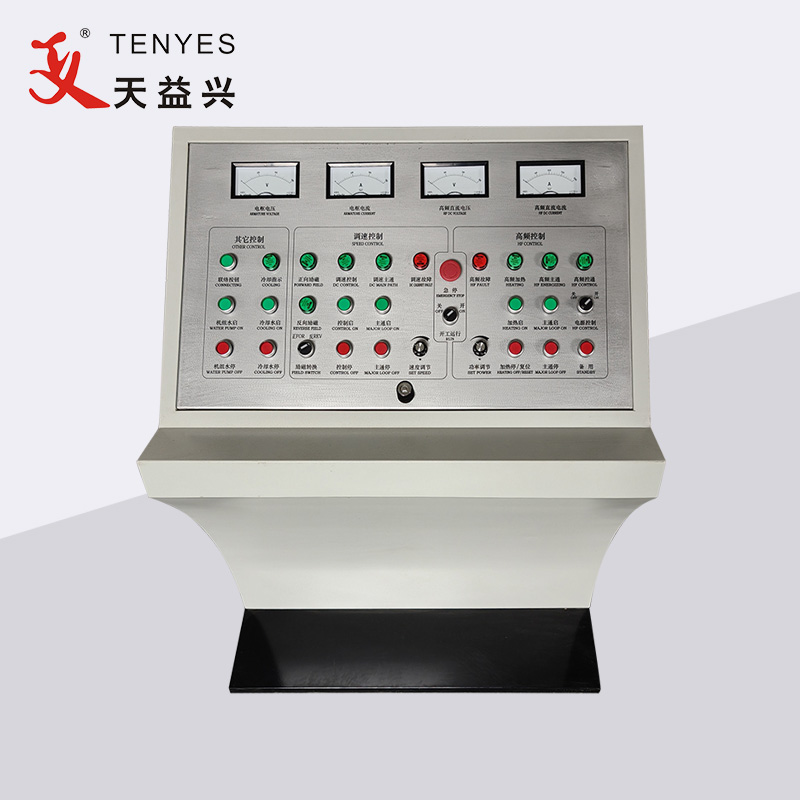

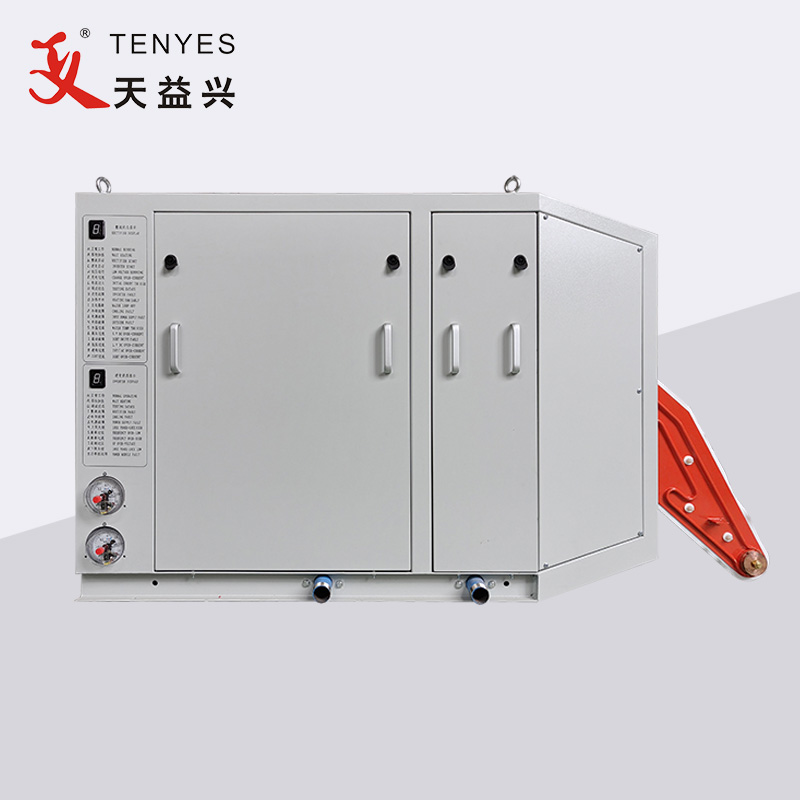

कम्पोनेन्टहरू: मुख्य क्याबिनेट, अपरेशन कन्सोल, शीतलन प्रणाली

उपकरण प्रयोग: मुख्यतया साधारण कार्बन स्टील, स्टेनलेस स्टील, एल्युमिनियम र अन्य अलौह धातु पाइप वेल्डिंग लागि प्रयोग गरिन्छ।

विशेषताहरु:

1. उच्च शक्ति कारक: पावर कारक ≥ 0.95, यस उपकरणको लागि कुनै अतिरिक्त प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरण आवश्यक पर्दैन।

2. ऊर्जा बचत र उच्च दक्षता: परम्परागत उच्च-फ्रिक्वेन्सी आइसोलेशन स्टेप-डाउन ट्रान्सफर्मर हटाइएको हुनाले, इन्टरकनेक्शन लाइन उल्लेखनीय रूपमा कम भएको छ, त्यसैले प्रतिक्रियाशील शक्ति हानि कम हुन्छ। परीक्षणहरूले देखाएको छ कि सबै-इन-एक मेसिनले परम्परागत ठोस-राज्य उच्च-फ्रिक्वेन्सीको तुलनामा लगभग 30% बचत गर्छ।

3. आउटपुट पावर स्थिर छ: आउटपुट लहर गुणांक सानो छ, वेल्डेड स्टील पाइप कम burrs छ, वेल्ड सीम अधिक समान छ, समाप्त उच्च छ, र वेल्ड गुणस्तर राम्रो छ।

4. सानो आकार, हल्का वजन, सरल जडान, पूर्ण सुरक्षा, दोष श्रृंखला सुरक्षा समय ≤10us, सुविधाजनक डिबगिङ र मर्मत, र थप विश्वसनीय उपकरण।

आवेदन दायरा:

①　स्टील पाइप व्यास φ 7- φ 12

②　स्ट्रिप स्टिलको पर्खाल मोटाई ०.२-१ मिमी छ

③　वेल्डिङ विधि: इन्डक्शन वेल्डिङ

④　वेल्डिंग गति: 60-130 M/min

सञ्चालन प्यारामिटरहरू:

① मूल्याङ्कन शक्ति: 100KW

② रेटेड DC भोल्टेज: 250V

③ मूल्याङ्कन गरिएको DC वर्तमान: 450A

④ मूल्याङ्कन आवृत्ति: 600KHZ

⑤ समग्र दक्षता: ≥ 85%

⑥ आउटपुट उच्च आवृत्ति शक्ति: ≥ 100kW

बिजुली आपूर्ति आवश्यकताहरु:

① बिजुली आपूर्ति फारम: तीन-चरण चार तार पावर आवृत्ति एसी, लाइन भोल्टेज 380 ± 5%,

② बिजुली आपूर्ति क्षमता: 100kVA भन्दा बढी।

③ पावर कारक: ≥ ०.८५

④ बिजुली आपूर्ति केबल: प्लास्टिक तामा तार ≥ 75mm²प्रति चरण, जमीन तार ≥ 30mm²

100KW ठोस राज्य उच्च आवृत्ति कम्प्याक्ट पाइप वेल्डर यसमा रेक्टिफायर र इन्भर्टर समावेश छ।

रेक्टिफायर भाग: यो भोल्टेज नियमन पछि थ्री-फेज 380V AC रेक्टिफायरलाई 0-250V समायोज्य DC वर्तमानमा परिवर्तन गर्न प्रयोग गरिन्छ, ताकि पछिको इन्भर्टर एकाइको आवश्यकताहरू पूरा गर्न सकिन्छ। थ्री-फेज रेक्टिफायर ब्रिज, चार्जिङ क्यापेसिटर, आईजीबीटी ब्रिज, स्मूथिङ रिएक्टर, फिल्टर डिभाइस, कन्ट्रोल र प्रोटेक्शन सर्किट र डिस्प्ले इन्स्ट्रुमेन्टमा निर्मित।

रेक्टिफायर कन्ट्रोल सर्किटको विशेषताहरू: यो एकल चिप माइक्रो कम्प्युटर (mcs89c51) र ठूला-ठूला डिजिटल एकीकृत सर्किटद्वारा नियन्त्रण गरिन्छ, उच्च नियन्त्रण सटीक, द्रुत प्रतिक्रिया र स्पष्ट राज्य प्रदर्शनको साथ।

सफ्टवेयर सुरक्षा मोड: उच्च ओभर-करेन्ट (9), कम ओभर-करेन्ट (8), बाह्य गल्ती (4), इनकमिङ पावर सप्लाई त्रुटि (फेज हानि, ओभर-भोल्टेज, कम भोल्टेज, तीन-चरण भोल्टेजको गम्भीर असंतुलन, डिस्प्ले ३), कूलिङ वाटर फल्ट (२), अनुपयुक्त भोल्टेज र वर्तमान अनुपात (L), इन्भर्टर फल्ट (Y)।

हार्डवेयर सुरक्षा: मुख्य स्विच अफ सुरक्षा, प्रतिरोध क्षमता अवशोषण, प्रतिरोध सुरक्षा (बिजुली संरक्षण), छिटो पिघलने सुरक्षा।

इन्भर्टर पार्ट: वेल्डेड पाइपहरूको आवश्यकताहरू पूरा गर्न रेक्टिफायर क्याबिनेटद्वारा पठाइएको ०-२५० DC करेन्टलाई सयौं kHz को उच्च-फ्रिक्वेन्सी करेन्टमा उल्टाउनुहोस्।

इन्भर्टर क्याबिनेट निम्न भागहरू मिलेर बनेको छ: पावर एकाइ, च्यानल क्यापेसिटर, चुहावट प्रतिक्रिया, नियन्त्रण सर्किट, कूलिंग एयर कन्डिशनर, आदि।
