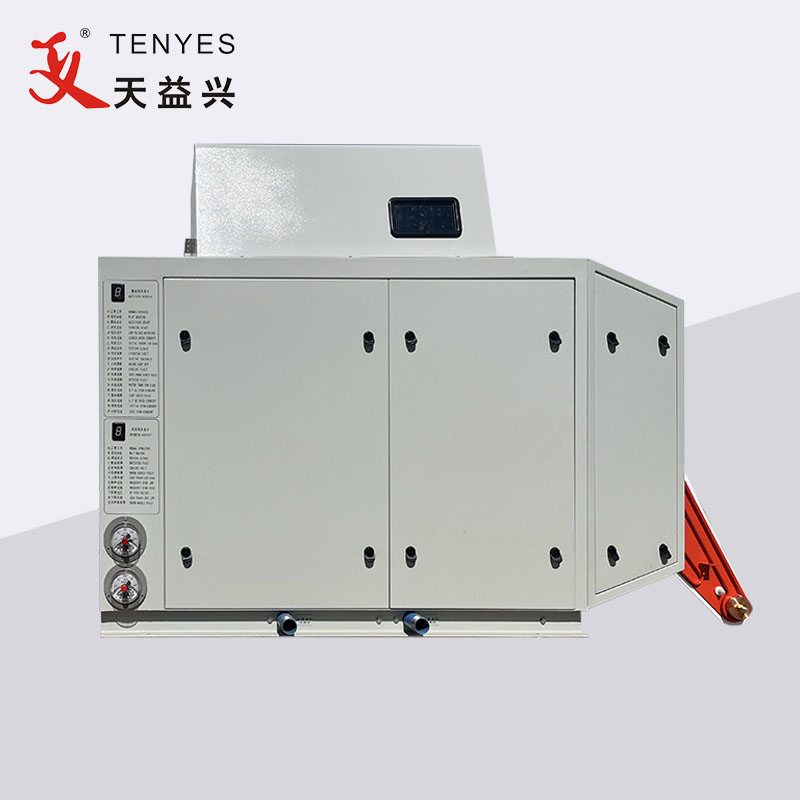

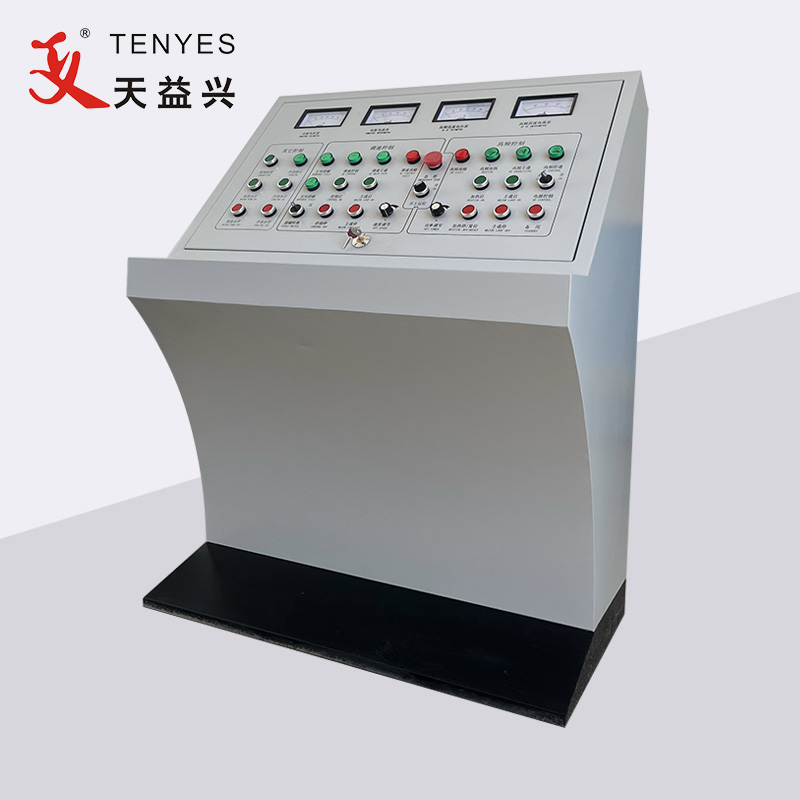

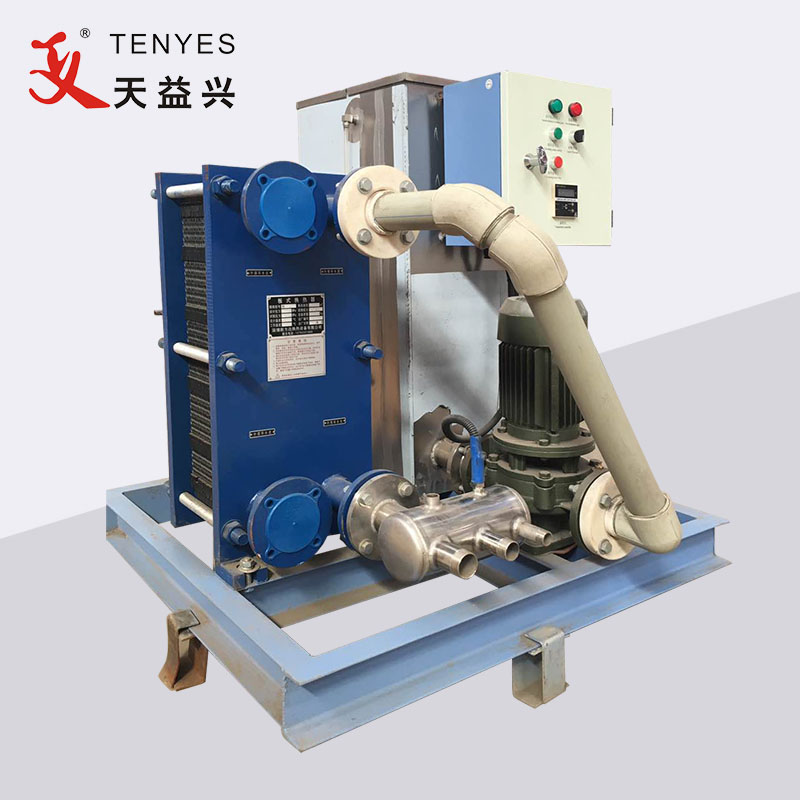

चीनमा अवस्थित ठोस-राज्य उच्च-फ्रिक्वेन्सी उत्पादनहरू मूल रूपमा समान छन्, मुख्यतया रेक्टिफायर, इन्भर्टर र आउटपुट सहित। अब हाम्रो 150KW ठोस राज्य उच्च आवृत्ति कम्प्याक्ट पाइप वेल्डर व्यापक रूपमा स्टील पाइप र आल्मुनियम पट्टी को वेल्डिंग मा प्रयोग गरिन्छ। रेक्टिफायर भाग मुख्यतया छ thyristors मिलेर बनेको तीन-चरण पूर्ण ब्रिज रेक्टिफायर सर्किट हो।
किनकि थाइरिस्टर रेक्टिफायरले चरण-साफ्टिङ नियन्त्रण अपनाउछ, पावर नियमन ट्रिगर कोण परिवर्तन गरेर भोल्टेज समायोजन गर्न हो। सर्किटले पावर ग्रिडबाट हराइरहेको कोणको साथ साइन वेभलाई अवशोषित गर्दछ, र साइन वेभको अर्को भागलाई हराएको कोणको साथ पावर ग्रिडमा छोड्छ। जाहिर छ, बायाँ भाग harmonics को एक ठूलो संख्या समावेश गर्दछ। एकै समयमा, बिभिन्न भोल्टेज र वर्तमान चरणहरू (जति कम DC आउटपुट भोल्टेज, पावर कारक कम) को कारण पावर कारक कम छ।
सैद्धान्तिक गणना र परीक्षणले देखाउँछ कि जब थ्री-फेज पूर्ण रूपमा नियन्त्रित ब्रिज रेक्टिफायरको ट्रिगर कोण शून्य हुन्छ, वा जब डायोडहरू मिलेर बनेको अनियन्त्रित ब्रिज रेक्टिफायर प्रयोग गरिन्छ, उत्पन्न हुने हार्मोनिक धेरै सानो हुन्छ र पावर कारक धेरै उच्च हुन्छ। ०.९)। यद्यपि, व्यावहारिक अनुप्रयोगमा, यसमा निरन्तर DC भोल्टेज समायोजन गर्ने कार्य हुनुपर्दछ (अर्थात, आउटपुट पावर समायोजन), र उपकरणले सधैं पूर्ण भोल्टेजमा काम गर्न सक्दैन। उपकरणमा न्यूनतम हार्मोनिक, उच्चतम पावर कारक र समायोज्य आउटपुट पावर बनाउनको लागि, अनियन्त्रित रेक्टिफायर ब्रिजको पछाडि अर्को भोल्टेज नियामक उपकरण थप्नु पर्छ।
तसर्थ, गहन अनुसन्धान पछि, हामीले संख्यात्मक नियन्त्रण रेक्टिफायर प्रविधिको विकास गरेका छौं र राष्ट्रिय प्याटेन्ट (zl201520767232. X) प्राप्त गरेका छौं।
सामान्य उद्योगमा प्रयोग हुने थ्री-फेज फोर वायर 380V, 50Hz AC लाई "थ्री-फेज रेक्टिफायर ब्रिज" (छ ZP डायोड र एक पटकको सुधारबाट बनेको) द्वारा 300Hz पल्सेटिंग DC बनाइन्छ, त्यसपछि LC फिल्टरिङ पछि स्मूद DC मा परिणत हुन्छ। (प्रतिक्रिया र क्यापेसिटन्स मिलेर बनेको) र त्यसपछि एकल-फेज इन्भर्टर ब्रिज (आईजीबीटीहरूका चार समूहहरू मिलेर बनेको) द्वारा इन्भर्सन र भोल्टेज नियमन पछि दस kHz भन्दा बढीको कन्ट्रोलेबल फ्रिक्वेन्सी र भोल्टेजको साथ एसीमा परिणत हुन्छ, त्यसपछि यो कम भोल्टेज पल्सेटिंग हुन्छ। उच्च-फ्रिक्वेन्सी ट्रान्सफर्मर स्टेप-डाउन र डायोड सुधार (सेकेन्डरी सुधार) पछि DC, र त्यसपछि प्रतिक्रिया वा क्यापेसिटर स्मूथिंग र फिल्टरिंग पछि चिकनी कम भोल्टेज DC बन्छ।
IGBT बाट बनेको एकल-फेज इन्भर्टर ब्रिजमा दुई प्रकार्यहरू छन्: इन्भर्टर र भोल्टेज नियमन। अर्को शब्दमा, DC लाई AC लाई उल्टाउँदा उत्पादन आवश्यकता अनुसार आउटपुट भोल्टेज समायोजन गर्न सकिन्छ।
उच्च-फ्रिक्वेन्सी ट्रान्सफर्मरले फेराइटलाई चुम्बकीय सञ्चालन सामग्रीको रूपमा अपनाउँछ, र प्राथमिक रूपान्तरण अनुपात आवश्यकता अनुसार डिजाइन गरिएको छ, सानो भोल्युम, कम लागत र उच्च प्रवाह दक्षताको साथ।
PWM संख्यात्मक नियन्त्रण सुधार प्रविधिको साथ TENYES 150KW ठोस राज्य उच्च आवृत्ति कम्प्याक्ट पाइप वेल्डर निम्न फाइदाहरू छन्:
1) उच्च शक्ति कारक: शक्ति कारक ≥ 0.92, प्रतिक्रियाशील शक्ति क्षतिपूर्ति उपकरण थप्न आवश्यक छैन।
2) कम हार्मोनिक प्रदूषण: सामान्यतया, त्यहाँ अतिरिक्त हार्मोनिक उपचार उपकरण थप्न आवश्यक छैन
3) स्थिर उत्पादन शक्ति: आउटपुट लहर ≤ 0.2%, र वेल्डेड पाइप को burr अधिक समान छ।
4) द्रुत सुरक्षा गति: गल्ती इन्टरलकिङ सुरक्षा समय ≤ 10 μS। उपकरण अधिक विश्वसनीय छ।
5) उच्च शक्ति दक्षता: प्रतिक्रियात्मक शक्ति हानि कम भएको कारण, सम्पूर्ण मेसिनको दक्षता सुधारिएको छ।
