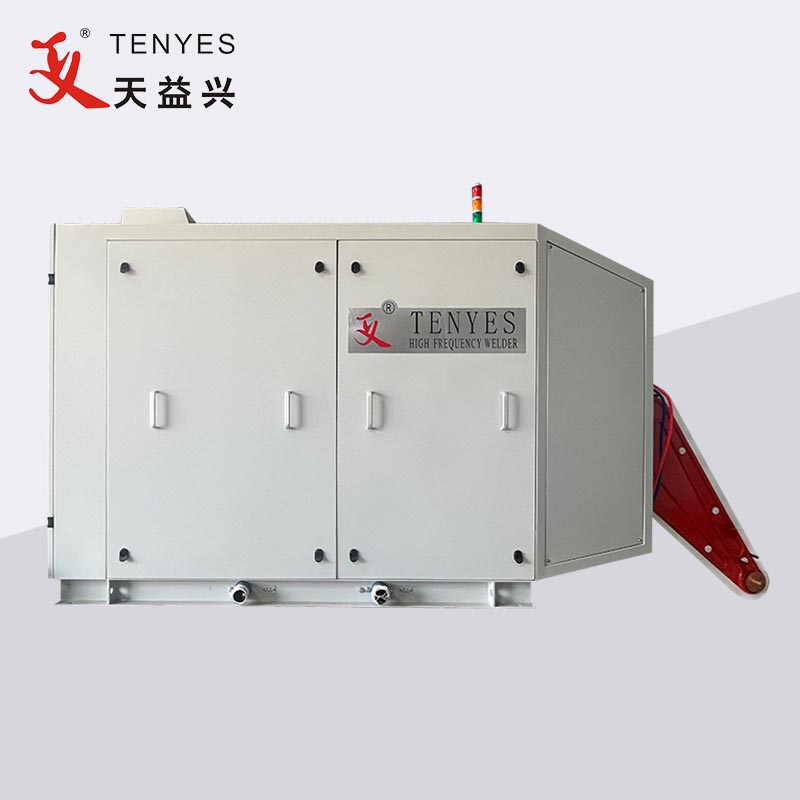

SiC-MOSFET ठोस राज्य उच्च आवृत्ति पाइप वेल्डर

प्रविधिको सुधारको रूपमा, भर्खरै ठोस राज्यको लागि उच्च आवृत्ति वेल्डरले SiC-MOSFET भनिने तेस्रो पुस्ताको अर्धचालक सामग्री अपनाउँछ।

तेस्रो जेनेरेसन सेमीकन्डक्टर सामग्री SiC-MOSFET प्रदर्शन विशेषताहरू

1. उच्च तापक्रम र उच्च दबाब प्रतिरोध: SiC सँग Si को 3 गुणा फराकिलो ब्यान्ड ग्याप छ, त्यसैले यसले उच्च तापक्रमको अवस्थामा पनि स्थिर रूपमा काम गर्न सक्ने पावर उपकरणहरू महसुस गर्न सक्छ। SiC को इन्सुलेशन ब्रेकडाउन फिल्ड बल Si को 10 गुणा छ, त्यसैले यो उच्च-भोल्टेज पावर उपकरणहरू उच्च डोपिङ एकाग्रता र Si उपकरणहरूको तुलनामा पातलो फिल्म मोटाई बहाव तहको साथ बनाउन सम्भव छ।

2. यन्त्र लघुकरण र हल्का वजन: सिलिकन कार्बाइड यन्त्रहरूमा उच्च थर्मल चालकता र पावर घनत्व हुन्छ, जसले तातो अपव्यय प्रणालीलाई सरल बनाउन सक्छ, ताकि उपकरणको सानो र हल्का वजन प्राप्त गर्न सकिन्छ।

3. कम हानि र उच्च आवृत्ति: सिलिकन कार्बाइड उपकरणहरूको कार्य आवृत्ति सिलिकन-आधारित यन्त्रहरूको भन्दा 10 गुणा पुग्न सक्छ, र कार्य आवृत्तिको वृद्धि संग दक्षता घट्दैन, जसले लगभग 50% ले ऊर्जा हानि कम गर्न सक्छ; एकै समयमा, फ्रिक्वेन्सीको बृद्धिको कारण, इन्डक्टन्स र ट्रान्सफर्मरहरू जस्ता परिधीय घटकहरूको भोल्युम कम हुन्छ, र प्रणालीको संरचना पछि भोल्युम र अन्य कम्पोनेन्टहरूको लागत कम हुन्छ।

SiC-MOSFET ठोस राज्य उच्च आवृत्ति पाइप वेल्डर लाभ

Si-MOSFET उपकरणहरू भन्दा 1.60% कम हानि, वेल्डर इन्भर्टर दक्षता 10% भन्दा बढि बढ्छ, वेल्डिंग दक्षता 5% भन्दा बढि बढ्छ।

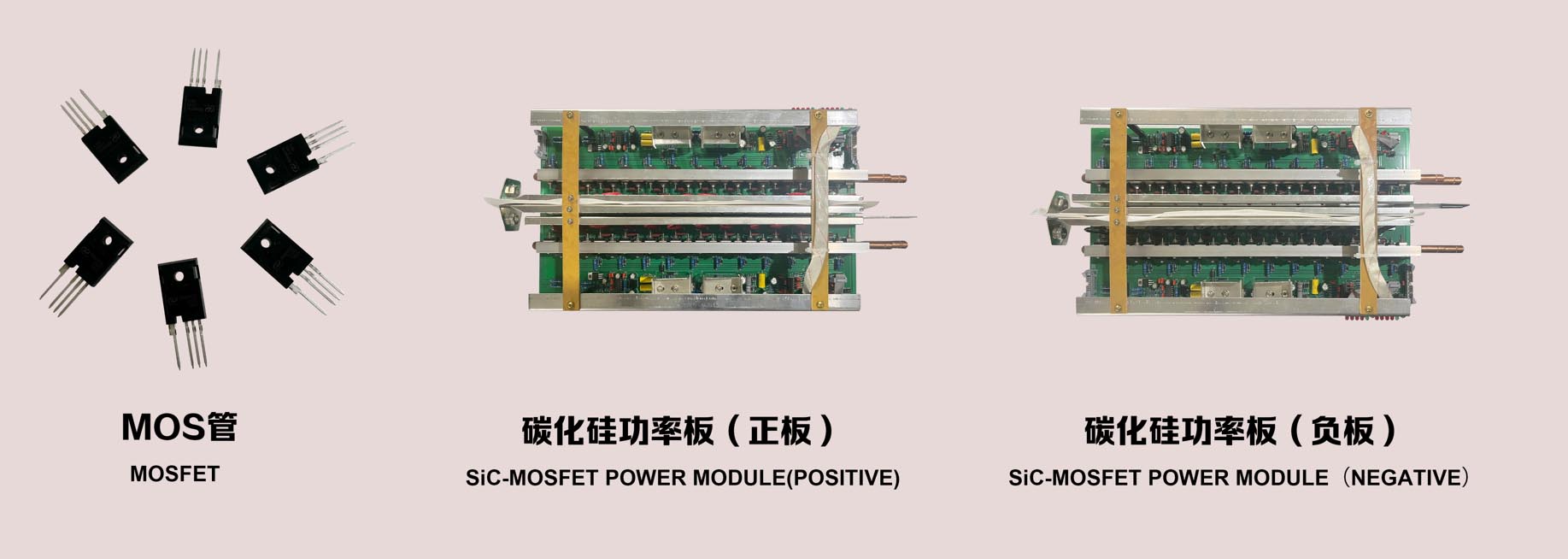

2.Single SiC-MOSFET पावर डेन्सिटी ठूलो छ, एसेम्बल मात्रा तदनुसार घटाइन्छ, जसले सीधै गल्ती बिन्दुहरू र बाह्य विद्युत चुम्बकीय विकिरण कम गर्दछ, र इन्भर्टर पावर एकाइको विश्वसनीयता सुधार गर्दछ।

3.SiC-MOSFET ले मौलिक Si-MOSFET भन्दा उच्च भोल्टेज सामना गर्दछ, सुरक्षा सुनिश्चित गर्ने आधारमा वेल्डर DC रेटेड भोल्टेज तदनुसार बढाइएको छ (समानान्तर रेजोनन्ट वेल्डरको लागि 280VDC र श्रृंखला रेसोनन्ट वेल्डरको लागि 500VDC)। ग्रिड साइडको पावर कारक। ≥ 94 ।

4. नयाँ SiC-MOSFET उपकरण हानि केवल Si-MOSFET को 40% हो, निश्चित शीतलन अवस्थाहरूमा, स्विचिंग फ्रिक्वेन्सी उच्च हुन सक्छ, श्रृंखला रेसोनन्ट Si-MOSFET वेल्डरले फ्रिक्वेन्सी दोब्बर गर्ने प्रविधि अपनाउँछ, SiC-MOSFET लाई सिधै डिजाइन र निर्माण गर्न सक्छ। 600KHz उच्च आवृत्ति वेल्डर।

5. नयाँ SiC-MOSFET वेल्डर DC भोल्टेज बढ्छ, ग्रिड साइड पावर कारक उच्च, AC वर्तमान सानो, हार्मोनिक वर्तमान सानो, विद्युत आपूर्ति र वितरणको ग्राहकको लागत धेरै कम छ, र विद्युत आपूर्ति दक्षता प्रभावकारी रूपमा सुधार गरिएको छ।
