600KW उच्च आवृत्ति पाइप वेल्डिङ मिसिन

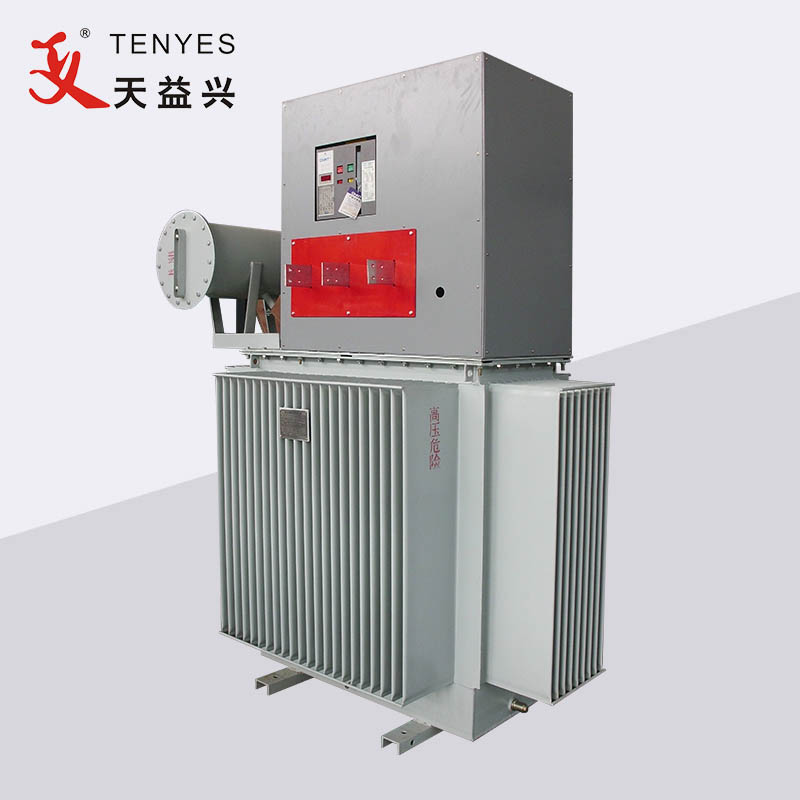

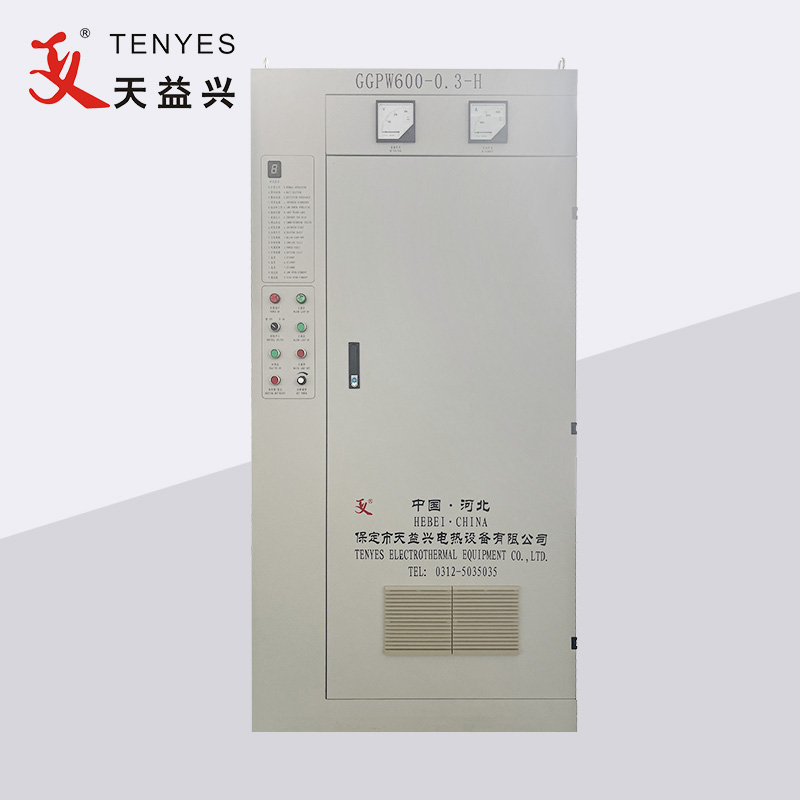

६०० किलोवाट उच्च आवृत्ति पाइप वेल्डिङ मेसिनको रेक्टिफायर क्याबिनेट

1. ठोस राज्य उच्च आवृत्ति पाइप वेल्डिंग मिसिन रेक्टिफायर क्याबिनेटले एकीकृत डिजाइन अपनाउछ जसले स्विच गियर क्याबिनेट र रेक्टिफायर भागहरू जडान गर्दछ।

2. रेक्टिफायरले तीन-चरण पूर्ण ब्रिज SCR चरण नियन्त्रण सर्किट अपनाउँछ, र अघिल्लो चरण निष्क्रिय फिल्टर मार्फत उपकरणमा उच्च शक्ति कारक र सानो हार्मोनिक सामग्री छ भनेर सुनिश्चित गर्न सक्छ।

3. कन्ट्रोल सर्किटले माइक्रो-कन्ट्रोलर र DC हालको डबल क्लोज-लूप नियन्त्रणमा आधारित DC भोल्टेज अपनाउँछ र 0 बाट मूल्याङ्कन गरिएको मानमा DC भोल्टेज निरन्तर सहज समायोजन सुनिश्चित गर्दछ।

4. उपकरण स्थिर सञ्चालन को सुरक्षा सुनिश्चित गर्न व्यापक सुरक्षा कार्यहरु संग सुसज्जित।

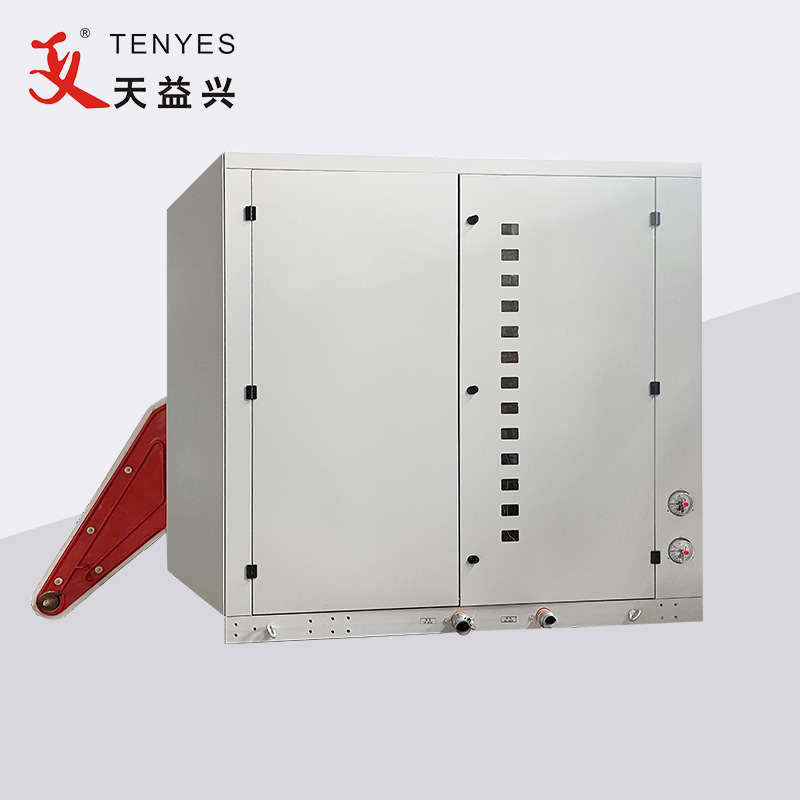

६०० किलोवाट उच्च आवृत्ति पाइप वेल्डिङ मेसिनको इन्भर्टर आउटपुट क्याबिनेट

a इन्भर्टर सेक्शन MOSFET सिंगल फेज इन्भर्टर ब्रिजहरू मिलेर बनेको छ र समानान्तरमा जोडिएको छ, सिंगल ब्रिज पावर डिजाइन १२५kW/60kW हो, इन्भर्टर ब्रिजले पावर स्ट्याकिङ पूरा गर्न मोड्युलर दृष्टिकोण अपनाउछ, प्रत्येक ब्लक ब्रिज डेकलाई दराज प्रकारको संरचनाको रूपमा डिजाइन गरिएको छ। स्लाइड संरचनाको, स्थापना र मर्मतका लागि सुविधाजनक।

b पावर संश्लेषण पूरा गर्न मिल्दो ट्रान्सफर्मरहरू प्रयोग गर्दै, ट्रान्सफर्मर माध्यमिक अनुनाद र कुनै वेल्डिङ ट्रान्सफर्मर आउटपुट प्रयोग गर्दै।

ग इन्भर्टर कन्ट्रोल सर्किटले निश्चित कोण नियन्त्रण अपनाउछ र निम्न प्रकार्यहरू छन्: राम्रो एन्टि-लक र ओभर-करेन्ट/ओभर-भोल्टेज सुरक्षा कार्यहरूले इन्भर्टरहरूको कुशल र भरपर्दो सञ्चालन सुनिश्चित गर्दछ।

d सिल गरिएको चेसिस, पानी चिसो र बाहिरी वातानुकूलित कूलिंग विधि अपनाउने।

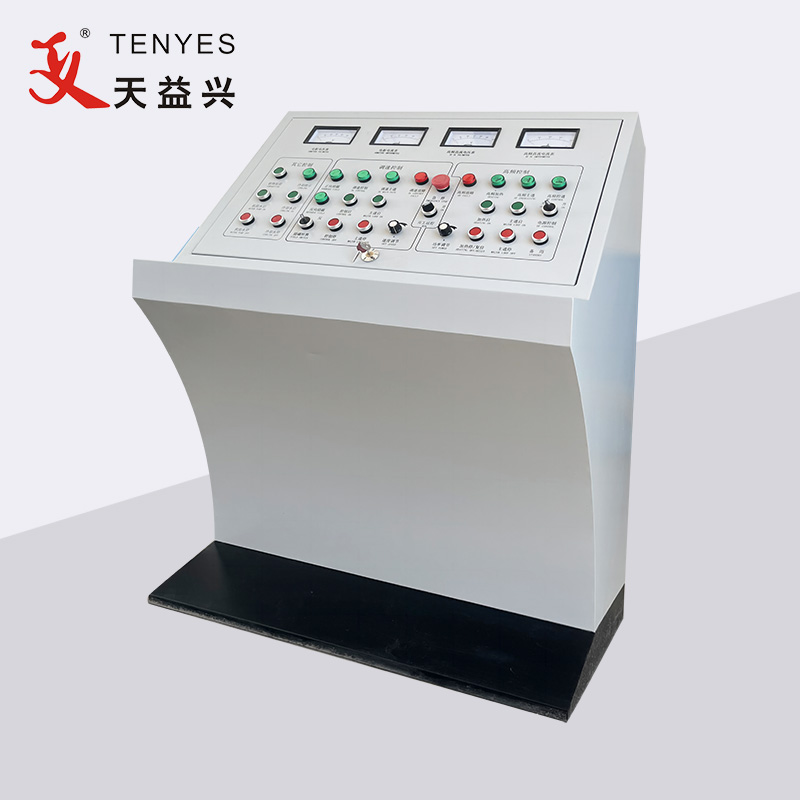

६०० किलोवाट उच्च फ्रिक्वेन्सी पाइप वेल्डिङ मेसिनको कन्सोल

PLC र LCD डिस्प्ले स्क्रिनको साथ ठोस राज्य उच्च आवृत्ति पाइप वेल्डिंग मेसिन रिमोट नियन्त्रण लागू गर्नुहोस्; गति शक्ति बन्द-लूप नियन्त्रण प्रकार्य संग सुसज्जित।

६०० किलोवाट उच्च आवृत्ति पाइप वेल्डिङ मेसिनको मेकानिकल समायोजन यन्त्र

ट्यांक आउटपुट क्याबिनेटको स्थापना र समायोजनको लागि प्रयोग गरिएको, 2D/3D मा समायोज्य।
