150KW उच्च आवृत्ति पाइप वेल्डिङ मिसिन

150KW उच्च आवृत्ति पाइप वेल्डिंग मेसिन इथियोपिया निर्यात

150KW उच्च आवृत्ति पाइप वेल्डिंग मिसिन निर्यात कम्बोडिया

150KW उच्च फ्रिक्वेन्सी पाइप वेल्डिङ मेसिनको प्राविधिक प्यारामिटरहरू

मूल्याङ्कन आउटपुट शक्ति: 150kW

वेल्डिङ मोड: प्रेरण प्रकार

रेटेड डीसी भोल्टेज: 240V

मूल्याङ्कन गरिएको DC वर्तमान: 750A

मूल्याङ्कन आवृत्ति: 400KHZ

सम्पूर्ण दक्षता: η≥85%

बिजुली आपूर्ति भोल्टेज: 3-चरण 380V/50Hz (उपकरणले भोल्टेज 380V±5% मा काम गर्न सक्छ)

पावर वितरण क्षमता: ≥200kVA

पावर कारक: ≥0.85

बिजुली आपूर्ति केबल: प्लास्टिक कभर तामा केबल को प्रत्येक चरण ≥150mm², जमीन तार≥75mm²

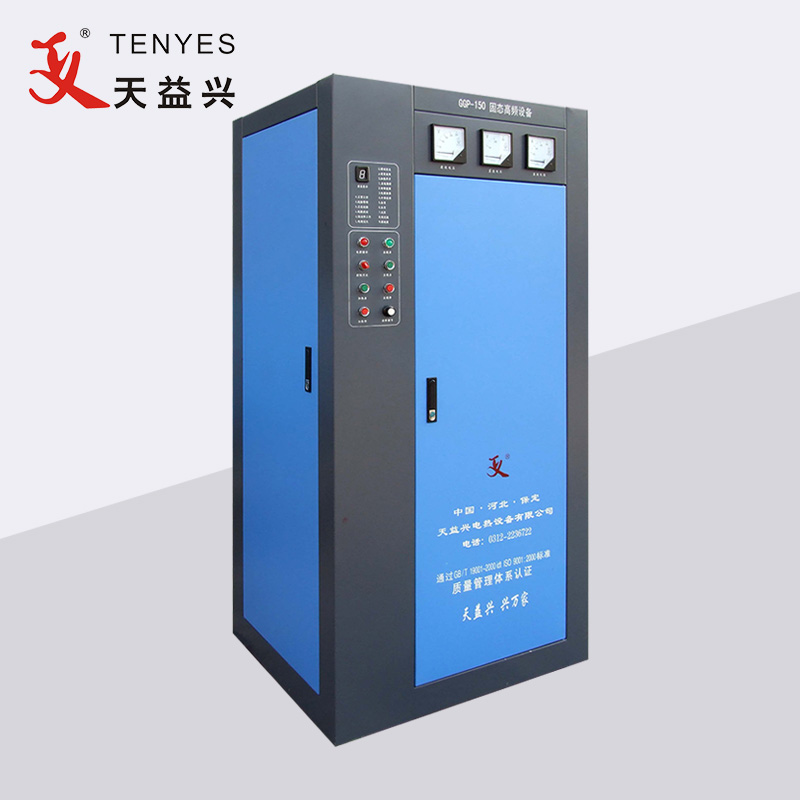

इन्भर्टर आउटपुट क्याबिनेट

स्टिल ट्यूब/पाइप वेल्डिङ उच्च फ्रिक्वेन्सी पावर सप्लाई प्रदान गर्दै, IRFP460 र अमेरिकी IR कर्पोरेशन र जर्मनी IXYS कर्पोरेशनको फास्ट रिकभरी डायोड (FRD) DSEI60-06P मुख्य पावर उपकरणको रूपमा बिजुली कन्भर्टर बनाउन प्रयोग गरिन्छ। सिंगल लेयर पावर मोड्युल आउटपुट पावर 50KW भन्दा बढी छ, 150KW उच्च फ्रिक्वेन्सी पाइप वेल्डिङ मेसिनले 3 तह पावर मोड्युल (150KW को विपरीत) सम्पूर्ण मेसिनको समानान्तरमा अपनाउने। मूल्याङ्कन गरिएको कार्य आवृत्ति 350 KHz हो। सम्पूर्ण मेसिनको अधिकतम उत्पादन शक्ति 150 किलोवाट भन्दा ठूलो हुन सक्छ। एउटै पावर मोड्युलहरूमा आदानप्रदान क्षमता छ।

नियन्त्रण सर्किटले माइक्रो कम्प्युटरलाई कोरको रूपमा ग्रहण गर्छ र अन्य परिधीय उपकरणहरू कन्फिगर गर्दछ। सबै नियन्त्रण कम्पोनेन्टहरू दुईवटा बोर्डहरूमा एकीकृत छन् (एउटा रेक्टिफायर र अर्को इन्भर्टर हो)। कम्प्यूटर सफ्टवेयर र हार्डवेयरको उत्कृष्ट प्रकार्य, रेक्टिफायर र इन्भर्टरको उत्कृष्ट समायोजन, र मूल उच्च-फ्रिक्वेन्सी भ्याकुम ट्यूब उपकरणसँग तुलना गर्दा, यसका निम्न फाइदाहरू छन्:

वेल्डेड पाइपको गुणस्तर राम्रो छ: तुलनाले देखाउँछ कि वेल्डेड जोइन्टको चौडाइ र तताउने क्षमता बराबर छ र त्यहाँ थोरै वेल्डिङ बुरहरू छन्।

ऊर्जा संरक्षण: परीक्षणहरूले देखाउँदछ कि यो यन्त्रले समान अपरेटिङ अवस्थाहरूमा समान विशिष्टताका अन्य भ्याकुम ट्यूब उपकरणहरूको तुलनामा 30% भन्दा बढीको लागि विद्युत ऊर्जा बचत गर्दछ।

पानी-बचत: कम अपव्ययको कारण, यसलाई धेरै पानी आवश्यक पर्दैन, त्यसैले पानीको खपत समान विशिष्टताको इलेक्ट्रोन ट्यूब भन्दा 50% भन्दा कम छ।

सानो भोल्युम, हल्का तौल: मुख्य पावर यन्त्रहरू (MOSFET, क्यापेसिटन्स, इत्यादि) सबै साना भएकाले, र त्यहाँ फिलामेन्ट भोल्टेज नियामक, मिल्दो कुण्डल, ग्रिड ट्याङ्की, वेल्डिङ ट्रान्सफर्मर, आदि जस्ता कुनै पनि यन्त्रहरू छैनन्। थप रूपमा, यसमा कम काम गर्ने भोल्टेज र उच्च प्याकेजिङ्ग घनत्व छ, र यसको समग्र भोल्युम समान विशिष्टताका अन्य ट्यूब उपकरणहरू भन्दा 50% भन्दा बढी सानो छ।

सजिलो सञ्चालन: यो तुरुन्तै उपलब्ध छ जब यो खुला छ, र यो तुरुन्तै रोक्न सक्छ। यसलाई इलेक्ट्रोन ट्यूबमा पहिले नै तताउनु पर्दैन र यसको रोकिएपछि चिसो जारी राख्न आवश्यक पर्दैन।

सुरक्षित ह्यान्डलिंग: इलेक्ट्रोन ट्यूब उच्च भोल्टेज यन्त्रहरूसँग सम्बन्धित छ। यो काम गर्दा दस हजार भोल्ट उच्च दबाव छ। जे होस्, MOSFET कम भोल्टेज यन्त्र हो र समानान्तर अनुनाद मोडमा काम गर्दछ (केही निर्माताको श्रृंखला अनुनाद विपरीत), जसको उच्चतम भोल्टेज मात्र केही सय भोल्ट हो, र सामान्यतया व्यक्तिगत चोट लाग्न सक्दैन।

सुविधाजनक मर्मत: स्पष्ट रूपमा विफलता प्रदर्शन।

माथिका मोडेलहरू रेट गरिएको 150KW, आवृत्ति 400KHZ ठोस राज्य उच्च आवृत्ति प्रयोग गर्न सकिन्छ।
